| طريقة الدفع: | T/T، ويسترن يونيون |
مقدمة المنتج

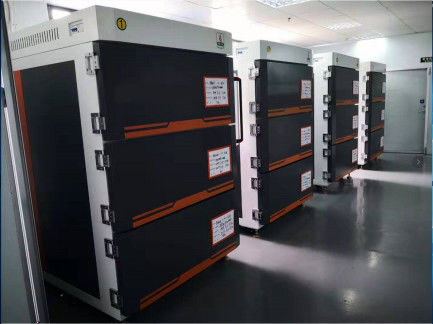

يتم استخدام فرن الفراغ العالي لخلايا البطارية الليثيوم ومعدات الخبز إزالة المياه الكهربائية، مقارنة مع الفرن التقليدي التقليدي لديه أداء مستقر، فراغ عالية، وقت الخبز القصير،تأثير جفاف جيد لإزالة المياه، احتفاظ الضغط الجيد ومزايا أخرى، جنبا إلى جنب مع وحدة فراغ عالية خاصة ونظام التبريد في وحدة الخبز المستقلة، بدلا من الفرن التقليدي التقليدي.
كل آلة يمكن أن تعمل باستمرار في دورة؛ العملية الأساسية: فتح الباب لوضع البطارية أو القطب في الفرن، ومن ثم ضبط وقت التدفئة، وقت الفراغ،نظام الزمن النيتروجينية سوف تكمل تلقائيا التدفئة وتبادل الهواء الدوري وفقا لمعلمات الوقت المحددة، لإكمال عملية الخبز.
| 1تصميم فراغ عالي | يتم استخدام عملية لحام وعاء الضغط القياسية لجعل تجويف الداخلي، والتي لديها الاحتفاظ بالفراغ عالية، وعمر خدمتها الطويل ولا تشوه |
| 2, توحيد درجة الحرارة المستقرة | الانسجام عند درجة حرارة ثابتة يصل إلى ± 2 °C |
| 3تصميم مساحة معقول | يمكن تصميم حجم التجويف الداخلي وفقًا لحجم البطارية للعميل لتحسين كفاءة استخدام المساحة |
| 4، تحكم دقيق في درجة الحرارة | التحكم في درجة الحرارة باستخدام وضع SSR + PID التايريستور ، عجز حراري صغير ، تأثير جيد في التحكم في درجة الحرارة |
| 5طريقة التسخين | يتم تداول الهواء الساخن خارج الغرفة للحفاظ على درجة الحرارة داخل وخارج غرفة الفرن متسقة، ومن ثم من خلال إشعاع الحرارة وتوصيل الحرارة،لضمان توحيد درجة حرارة الغرفةعند التبريد ، يتم إغلاق أنبوب التدفئة ، ويتم أخذ الحرارة الداخلية من خلال دوران الرياح ، ويتم تسريع سرعة التبريد |
| 66 حماية الأمن | ضمان سلامة التشغيل وموثوقية المنتج |
| 7، التحكم التلقائي بالبرنامج | برنامج التحكم في PLC التسخين، ضخ الفراغ، حقن النيتروجين، يمكن تبديل التشغيل اليدوي / التلقائي، وتسخين التوقيت التلقائي؛ مجرد تعيين وقت التسخين، وقت الفراغ، وقت النيتروجين،البرنامج يكمل تلقائيًا عملية الخبز والتهوية |
| 8، الاستخدام الداخلي لمبدأ قناة الهواء المزدوجة | هذه الوظيفة تحل مشكلة التسخين البطيء لنواة البطارية داخل الفراغ العالي ، وحل مشكلة انخفاض درجة حرارة الباب الزجاجي ، وتحقيق توحيد جيد للتسخين السريع. |
| 1حجم التجويف الداخلي | H 350mm * W 850mm * D 1250mm (* 3 قطع) |
| 2. الأبعاد | H 2030mm * W 1480mm ((بما في ذلك مربع التحكم) * D 2050mm |
| 3مادة الغلاف | صفيحات الفولاذ المسالة باردة من نوع A3 ، ملوحة باللون الرمادي والبرتقالي |
| 4مادة الغطاء الداخلي | لوحة رسم الأسلاك الصناعية من الفولاذ المقاوم للصدأ، سمك: 4.0mm |
| 5، الطريقة لفتح الباب | باب واحد |
| 6حلقة الختم الداخلية | حلقة الختم من نوع O من المطاط السيليكوني المصنوعة من صب القالب ، مقاومة لدرجات الحرارة العالية والتهاب |
| 7وضع التحكم | وضع التحكم التلقائي لـ PLC ، تشغيل الشاشة اللمسية |
| 8، المواقف المحددة لملء الفراغ والنيتروجين ومواصفات الواجهة | الواجهة تقع في الجزء الخلفي من الجهاز؛ واجهة الفراغ هي KF40، وجوهة ملء الهواء هي ¢12mm واجهة أنابيب الهواء |
| 1درجة الفراغ | درجة الفراغ في غرفة بدون حمولة ≤10pa، درجة الفراغ في غرفة الحمل الكامل: 50pa-100pa، تسرب الهواء ≤500pa لمدة 24 ساعة |
| 2طريقة التسخين | تبني الهواء الداخلي والخارجي مزدوج الدورة، الداخلي والخارجي مزدوج مصدر الحرارة وضع التحكم المزدوج التسخين من خلال إشعاع الحرارة، توصيل الحرارة، التحكم في التسخين الكهربائي |
| 3هيكل التدفئة الخارجي | يتم اعتماد الهواء المتداول على شكل U ، يتم تهوية الجانب الأيسر ، ويتم استنشاق الجانب الأيمن ، ويتم تفريغ الجانبين العلوي والسفلي لتحقيق اتساق درجة الحرارة |
| 4هيكل التدفئة الداخلية | تبني مبدأ قناة الهواء المزدوجة |
| 5، تحكم درجة حرارة التدفئة الرئيسية | دقة التحكم في درجة الحرارة في حدود ± 0.5 درجة مئوية |
| 6، خطأ درجة الحرارة في الصندوق | ±2°C (حاوية فارغة، درجة حرارة ثابتة) ؛ ±4°C (حمولة كاملة، درجة حرارة ثابتة) |
| 7نطاق الحرارة | درجة حرارة الغرفة +10°C~100°C |
| 8معدل ارتفاع الحرارة | درجة حرارة الغرفة ~ 85°C≤30 دقيقة (الضغط الطبيعي ، حالة عدم الحمل ، الجهاز يصل إلى وقت درجة الحرارة المحددة) وقت استقرار درجة الحرارة في الفرن 60 دقيقة (خالي الخزان) ؛درجة حرارة الغرفة ~ 85°C≤45 دقيقة (حمل كامل)، الجهاز يصل إلى وقت درجة الحرارة المحددة) وقت استقرار درجة الحرارة في الفرن 80-100 دقيقة (حمل كامل) ؛ |
| 9حالة التدفئة | يظهر ارتفاع درجة الحرارة من درجة حرارة الغرفة إلى القيمة المحددة حالة ارتفاع المنحنى ، وتظهر درجة الحرارة حالة خط مستقيم |
| 10طريقة التبريد | يتم توصيل نظام الهواء البارد مع قناة الهواء الخارجية لتنفيذ تبريد التوصيل المتبادل من قناة الهواء الخارجية للخزان الداخلي. |
| 11وقت التبريد | يتم تبريد النيتروجين بالتناوب |
| 12درجة حرارة سطح الصندوق | ≤95 دقيقة (خالي الخزان، 100°C~55°C، الكشف عن النواة) ، وقت اختبار الحمل الكامل ≈100min (يعتمد حجم البطارية وسعة) |
| 13كل طبقة تعمل بشكل مستقل | درجة الحرارة في الفرن هي 100 درجة مئوية، ودرجة حرارة السطح هي ≤ درجة حرارة الغرفة +15 درجة مئوية |
|
|
