كيس الخلية أعلى الختم الجانبي إزالة الغاز والختم المسبق ثلاثة في آلة واحدة

تقدم:

هذا الجهاز له ثلاث وظائف أساسا: الختم الجانبي العلوي، التعبئة المسبقة والإزالة من الغازات في الفراغ للبطارية الليثيومية.هذه الآلة من خلال تصنيف واجهة العرض التحكم بدقة في التعبئة الجانب العلوي، قبل التعبئة والتغليف ، الفراغ الثلاثة وظائف ثابتة. وهي تتكون من ختم التدفئة، صندوق مضخة الفراغ والجزء الختم الحرارية الرياضية التي تكمل تلقائيا الختم الجانب العلوي،التعبئة المسبقة وإزالة الغازات في الفراغ ثلاث وظائف لخلية كيس البطارية.

الخصائص الرئيسية:

* يتم تصنيع الرأس من مواد النحاس ، تأثير نقل الحرارة الجيد ، توفير استهلاك الطاقة ، تحسين كفاءة العمل ، توفير الطاقة من المنتجات المماثلة ؛

* يمكن ضبط ضغط الرأس العلوي والسفلي بواسطة منظم الضغط لتحقيق متطلبات مختلفة لمعلمات العملية.

* يتم دفع الرأس العلوي والسفلي من قبل الاسطوانة من خلال غطاءي توجيه خطيين ، والحركة العلوية والسفلية مرنة ،والدليل دقيق لضمان التوازي للمنتج بعد ختم الحافة;

* يمكن ملاحظة التغيرات في التجويف أثناء العمل من خلال النافذة المنظورة

* يتم تشغيل تجويف الغطاء بواسطة الأسطوانة ، وتوجيهها بواسطة الغلاف الموجه الدوار ، والحركة المرنة صعودا وهبوطا ، وإرشاد دقيق لضمان متطلبات ختم المنتج ؛

* يمكن تطبيقه على مواصفات مختلفة من بطاريات المنتج ، والتنظيم بسيط ومريح ؛

* تصميم آلة رئيسية وصندوق التحكم المنقسم ، بحيث يمكن وضع الآلة في عمل صندوق القفازات ، ويمكن أيضا وضعها في عمل خط التجميع ؛

* سهلة التشغيل ، مظهر جميل ، حجم صغير ، وزن خفيف.

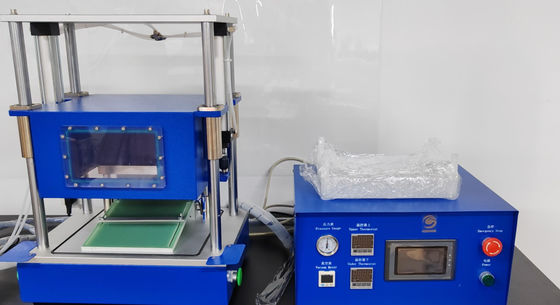

الصورة للإشارة:

المعلمات التقنية:

* التحكم التلقائي بشاشة اللمس بـ PLC

* التجويف مصنوع من سبيكة الألومنيوم، مقاومة للتآكل، هيكل صلب؛

* درجة فراغ قابلة للتعديل تصل إلى -95Kpa (ضخة الفراغ الخاصة بالمشتري) ؛

* درجة حرارة الرأس: درجة حرارة الغرفة ~ 250°C، يمكن ضبط درجة الحرارة؛

* دقة التحكم في درجة الحرارة: ± 2 درجة مئوية

* ضغط الختم الحراري: 0 ~ 7Kg / cm2 قابل للتعديل

* وقت الختم الحراري: 0 ~ 99 ثانية قابلة للتعديل

* عرض الحافة: 5 ± 0.4 ملم (وفقا لمتطلبات العميل) ؛

* الحد الأقصى لحجم الحافة: 200 ملم

* أقصى نطاق تفريغ البطارية طول 200، عرض 160mm (بما في ذلك جيب الغاز) ؛

* نطاق سمك الختم: 60 ~ 300um ؛

* دقة سمك الختم (ملم): أي نقطتين فرق سمك الحزمة < 15um ؛

* استهلاك الغاز: حوالي 0.2 لتر من الغاز المضغوط / مرة واحدة لكل سائل.

* سرعة عمل ضغط الهواء: 180 مرة / ساعة

* الطاقة: 300w أنبوب التدفئة، استهلاك الطاقة التدفئة من حوالي 0.6KW؛

* إمدادات الطاقة: 220V / 50Hz

* مصدر الهواء المضغوط: 0.5 ~ 0.8Mpa؛ عند استخدامها في صندوق القفازات، يجب أن يكون مصدر طاقة الأسطوانة متسقًا مع غاز العمل المستخدم في صندوق القفازات.

أبعاد المعدات:

* الحجم الكلي: قسم العمل: 470mm * 485mm * 435mm ؛

صندوق التحكم: 420mm * 325mm * 225mm

* الوزن: حوالي 50 كجم.

تكوين المعدات:

هذه الآلة تتكون من الأجزاء التالية

1الجزء الميكانيكي: آلية القالب السفلي، آلية غرفة الفراغ، آلية القيادة، آلية التوجيه، آلية القاعدة، جزء التحكم في الصندوق الكهربائي، الخ؛

2الجزء الكهربائي: المكونات الهوائية، رلايات الحالة الصلبة، الصمامات الكهربائية، المفاتيح الضوئية، الخ

المكونات الرئيسية:

الاسطوانة: AIRTAC

محمل: NSK الوطنية عالية الجودة

الحرارة: أومرون (مستوردة من اليابان)

رله الوقت: أومرون / الجودة المحلية

الوسيط المتوسط: أومرون (استيراد اليابان).

طرق الصيانة والاحتياطات:

1امسح اللوحات العليا والسفلية وغرفة الفراغ بشكل متكرر للحفاظ على نظافتها.

2- تزيين الأجزاء المتحركة من محمل للحفاظ على الحركة سلسة.

3إذا لم يتم استخدامها لفترة طويلة ، يجب مسح سطح الأجزاء المتحركة للآلية نظيفة ، ويجب رش السطح بحماية زيت مضاد للصدأ.

4تحقق بانتظام من المسامير والمحار والدبابيس وغيرها من المرفقات في أجزاء مختلفة من الآلة لمنع الشقوق ومنع حوادث جودة الآلة والحوادث الشخصية.

إجراءات التشغيل الآمنة

1لا تمد يديك أو أجزاء أخرى إلى غرفة الفراغ، أو الأجزاء المتحركة من غطاء دليل الكرة، أو المنطقة الخطرة أثناء التشغيل، مما قد يسبب إصابة شخصية.لا تسمح لشخصين أو أكثر بتشغيل الجهاز لتجنب الإصابات العرضية.

ملاحظة: مع جهاز الحماية الكهربائية، غطاء السلامة، بحيث الأجزاء المتحركة في الجزء الداخلي من الغطاء الوقائي، لضمان السلامة الشخصية.

2لا يجوز للفنيين الأجانب والموظفين المعينين تفكيك المعدات وإصلاحها تعسفياً

3لا تفكك مكونات الدوائر دون إذن
