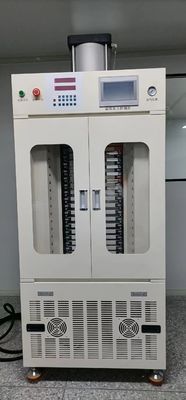

خزانة تشكيل الضغط الساخن مع 64 قناة 5V6A

تكوين المعدات:

يتكون المعدات من أربعة أجزاء: نظام التحكم في درجة الحرارة، ونظام التحكم في الضغط، ونظام خزانة التشكيل وآلية التثبيت.

1نظام التحكم في درجة الحرارة

(1) تسخين الكهربائي الموحد للصفيحة السيليكونية؛

(2) التحكم في درجة الحرارة المستقلة لكل طبقة لوحة التدفئة؛

(3) شاشة لمسة + PLC التحكم الذكي المدمج

(4) يتم استكمال الخلية وتبريدها بشكل طبيعي.

(5) وظيفة إنذار زيادة درجة الحرارة.

2نظام التحكم في الضغط

(1) بواسطة 9 طبقات من ورق عازل مغلفة ألومنيوم صفيحة مكدسة عموديا الضغط؛

(2) التحكم الذكي في ضغط الإخراج

(3) التحكم الذكي لتنظيم الضغط متعدد الأقسام.

3. نظام الحجرة التشكيلية

(1) وظيفة حماية الشحن والتفريغ والشحن الزائد والتفريغ الزائد؛

(2) وظيفة تخزين شبكة البيانات

(3) وظيفة الكشف عن الجهد والفرز.

(4) وظيفة إنذار الدخان.

4آلية التثبيت

(1) أذن إيجابية وسلبية ووظيفة توصيل موثوقة للاتصال.

(2) الحد من صفيحة التدفئة، وظيفة الاتصال الضرر الحمل الدفاع الجوي؛

(3) حماية عزل لوحة التدفئة.

5مزايا المعدات

نطاق سمك البطارية 2.5-12mm، لا حاجة إلى استبدال قطعة الضغط.

6. عملية تشغيل الجهاز

افتح باب الخزانة ووضع البطارية إغلاق عدادات الباب الخزانة الضغط على المقبض بدء التسخين بدء تشكيل النهاية

المؤشرات التقنية:

1الأداء الرئيسي لآلية التثبيت

1.1 تتكون لوحة التدفئة بشكل رئيسي من: لوحة ألومنيوم جاهزة، ويتم تزويد جانب واحد بطاقة عزل سميكة 1.0mm، ويتم تزويد الجانب الآخر بطاقة تسخين سيليكونية خاصة سميكة 1.0mm،والكامل مغطى بأوراق بطاقات عمل ناعمة 300 غرام;

1.2 وضع العمل: يتم تشغيل الأسطوانة من اليمين إلى اليسار، ويتم وضع البطارية في وضع ثابت بين طبقتين من لوحات التدفئة.ويتم تحقيق قوة الضغط من البطارية من خلال انقباض الجهاز، بينما تكون الأذنين الإيجابية والسلبية للبطارية على اتصال موثوق به مع اتصال خزانة التشكيل ؛

1.3 المعدات هي بنية باب مفصل مزدوج الجانبين، يتم تثبيت قطعة من الزجاج المقاوم على كل باب، من السهل مراقبة التشغيل الداخلي للجهاز.

1.4 وضع ضبط الضغط: إدخال طول وعرض خلية واحدة وعدد الخلايا وضغط سطح كل طبقة على الشاشة اللمسيةوالحساب الذكي لـ PLC والإخراج التلقائي للضغط المطلوب;

1.5 وقت التسخين: أخذ درجة حرارة الغرفة من 25 درجة مئوية كمثال، ≈15 دقيقة إلى 60 درجة مئوية، ≈25 دقيقة إلى 75 درجة مئوية.

1.6 يستخدم الاتصال طريقة الأربعة أسلاك، ويتم تصنيع الاتصال بالذهب 24 كارت مع الفوسفور النحاس، والذي له مزايا أخذ عينات دقيقة، ومقاومة الارتداء ومقاومة الأكسدة للاتصال.

1.7 تتبنى لوحة التحكم بالتيار الثابت طريقة الأربعة أسلاك للقياس ، للقضاء على أخطاء الأسلاك والتواصل إلى أقصى حد ممكن ، سهلة الاستخدام والصيانة ، دقة اختبار عالية ،كل قناة بطارية لجهاز الاتصال لديها مصدر ثابت مستقل تمامًا، حلقة خاصة بها لا تؤثر على بعضها البعض؛

1.8 سرعة أخذ العينات السريعة. إذا لم يكن هناك تخزين للضغط المنخفض، يجب أن تكون فترة فحص الخزانة بأكملها أقل أو تساوي 9S.
