أجهزة توليد بطارية الخلايا الزجاجية

المعلمات

مؤشر السعة وقت دورة خلايا البطارية: ≤ 8PPM
وتيرة الوحدة: 27JPH
مدة دورة PACK: 6.3 JPH
الطاقة الإجمالية ≤ 45 كيلوواط
معدل استخدام المعدات > 90%
معدل الإنجاز الأول لخط الإنتاج ≥ 99٪ معدل الإنجاز الثانوي ≥ 99.5٪

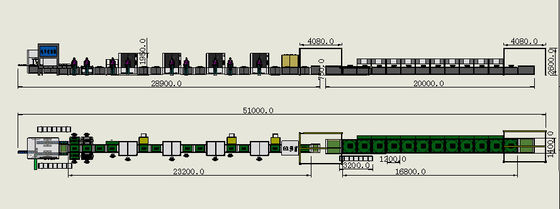

أبعاد المعدات L51000 * W4000 * H2600 (ملم)
MTBF> 12H ، يعتبر خطأ واحد يستمر لأكثر من 10 دقائق مقطوعًا
معدل فشل خط الإنتاج ≤ 2٪، وقت الفشل/وقت تشغيل خط الإنتاج، التشغيل التراكمي لخط الإنتاج.
المعدات لديها عمر 10 سنوات (يجب على الشركة المصنعة للمعدات تقديم الدعم الفني المقابل للمعدات خلال الفترة المذكورة أعلاه)
وقت التغيير <8 ساعة
من المتوقع أن يضم قسم وحدة التكوين اليدوي 8 أشخاص و 2 موظفين متنقلين
من المتوقع أن يضم قسم PACK 10 أشخاص و 2 موظفين متحركين
درجة حرارة البيئة 5 °C -35 °C
ضغط مصدر الغاز 0.5-0.6Mpa
فولتاج إمدادات الطاقة 220V-380V-50Hz/60Hz
نسبة مساحة المحمل ≥ 800kg/M2
نوع الترسانة: نوع الترسانة المباشرة
بيئة التثبيت مسطحة، خالية من الاهتزازات والاصطدامات.

مقدمة المنتج
يستخدم خط الإنتاج المخصص بشكل رئيسي لإكمال وظائف التجميع والاختبار واللحام لوحدات PACK المبردة بالهواء والمبردة بالسائل لخلايا تخزين الطاقة ذات القشرة المربعة.هذا الخط شبه التلقائي يتضمن التدفق التلقائي صعودا وهبوطا من الصحنات الفارغة: (reserved robot feeding)/cell scanning code/voltage internal resistance cell thickness automatic sorting/(reserved cell AB surface plasma cleaning and glue coating station)/chassis feeding film auxiliary line/manual stacking into the box/automatic extrusion manual fixation/manual barcode scanning module binding/automatic polarity detection/automatic pole cleaning/manual placement of guide vanes/laser automatic welding/manual visual inspection of welding effect and cleaning/automatic total pressure internal resistance testing/EOL testing (optional)/gantry crane turning line/manual PACK assembly line Composed of workstations such as gantry crane offline.
يتم التقاط منتج خلية بطارية واحدة يدويا ووضعها في وضعية التحميل. يتم نقل الشريط النقل إلى وضع ثابت ويتم مسح الرمز قبل الاختبار (مواد الاختبار:الجهدبعد الانتهاء من الاختبار ، يتم التمييز بين منتجات خلايا البطارية OK و NG وفقًا لنتائج الاختبار.يتم نقل المنتج OK تلقائيًا بواسطة خط ناقل سلسلة (مخصص لنقل إلى موقف تنظيف البلازما للتنظيف، ومن ثم نقلها إلى وضعية اللصق اليدوي بعد الانتهاء من التنظيف) ، ويتم تجميع وحدة PACK يدويًا.ثم نقل إلى محطة طحن من خلال سلسلة سرعة مزدوجة تلقائية، إكمال الطحن التلقائي، وفي نفس الوقت إكمال التثبيت أو حزمة في تلك المحطة.سيقوم سلسلة السرعة المزدوجة بمسح الرمز يدوياً وربط خلايا البطارية بالمحطة التالية، وتوليد رمز وملصق وحدة البطارية؛ ستقوم المحطة التالية تلقائيًا بإجراء فحص مرئي إيجابي وسلبي CCD للكشف عما إذا كان الترتيب والجماعة صحيحين.عندما يتم العثور على قطبية المجموعة غير صحيحة، ستطلق المحطة إنذارًا تلقائيًا وتدفق إلى محطة NG. بعد القضاء على الشذوذ يدويًا ، سيتم إعادة تشغيله.فحص المنتجات موافقة سيتدفق تلقائيًا إلى المحطة التالية، حيث تنظف آلة تنظيف الليزر التلقائية القطبين الإيجابي والسلبي لوحدة PACK. بعد الانتهاء من تنظيف الليزر ، سيتدفق المنتجات إلى المحطة التالية.وضع يدويا دليل التدفق واتبع تدفق البداية إلى المحطة التالية لاستكمال لحام الليزر من دليل التدفق تلقائيًاالمحطة التالية تفتش بصريًا يدويًا تأثير اللحام (عندما يتم الكشف عن تشوه في اللحام عن طريق الفحص اليدوي ، اضغط على الزر المعيب ، ويتدفق المنتج إلى محطة NG ،انتظار القضاء اليدوي على الشذوذ قبل الانترنت)المحطة التالية تختبر تلقائيًا الضغط الداخلي الإجمالي والمقاومة الداخلية الإجمالية (هذه المحطة مجهزة بجهاز اختبار ضبط النهار 3562A ،والذي يتم التحكم به بواسطة جهاز كمبيوتر صناعي لتحديد OK و NG (عندما يتم اكتشاف خطأ قطبية متطابقة)، هذه المحطة سوف تنبيه تلقائيًا وتدفق إلى محطة NG ، بانتظار القضاء اليدوي على الشذوذ قبل أن تذهب على الإنترنت).يتم الكشف عن منتج موافق يتدفق تلقائيًا إلى المحطة التالية ويحفظ البيانات. يمكن تعديل موقع مسبار الاختبار (يتم حجز اختبار EOL للمحطة التالية). محطة العمل ، عندما يحدث NG ، ستصدر الآلة إنذارًا ،وسيتم معالجة الإنذار يدويًا وNG سيتم إزالتها وتأكيدهاوحدة PACK خط نقل رافعة البوابة، والصينية الفارغة تتدفق تلقائيا إلى الموقف الابتدائي. وحدة البطارية تدخل قسم تجميع PACK اليدوي.
