| طريقة الدفع: | T/T، ويسترن يونيون |
| قنوات القياس: N (القياس في وقت واحد، N: 4-8) | |
| مقاومة عزل القناة:> 100MW | طريقة الاتصال: اتصالات Ethernet |
| نطاق التحكم في إمكانات ثابتة: ± 10 فولت | نطاق التحكم بالتيار الثابت: ± 1A |
| دقة التحكم المحتمل: 0.1٪ × قراءة كاملة النطاق ± 1mV | دقة التحكم بالتيار: 0.1% × قراءة كاملة |
| حساسية إمكانية: 10mV (> 100Hz) ، 3mV (< 10Hz) | حساسية التيار:<1pA |
| وقت الارتفاع المحتمل:<1mS (<10mA) ،<10mS (<2A) | نطاق التيار: 2A ~ 2nA ، 10 مستويات في المجموع |
| عائق مدخل كهرباء المرجعية: 1012 واط | الحد الأقصى لتيار الخروج: ± 1A |
| الضغط الخارجي للفتحة: ± 21 فولت | زيادة التدفق الحالي: 1mA @ 1A / mS |
| سرعة مسح CV و LSV: 0.001mV ~ 10000V / s | زيادة إمكانية الفحص المحتملة: 0.076mV @ 1V/mS |
| عرض النبضات CA و CC: 0.0001-65000s | عرض النبضات DPV و NPV: 0.0001-1000s |
| تردد SWV: 0.001-100KHz | الحد الأدنى لزيادة إمكانية CV: 0.075mV |
| جمع البيانات AD: 16bit@1MHz ، 20bit @ 1kHz | تردد IMP: 10uHz ~ 1MHz |
| دقة DA: 16 بت، وقت الإعداد: 1mS | نطاق التيار والقدرة: ضبط تلقائي |
| المرشح المنخفض: قابل للبرمجة بـ 8 أجزاء | |
| مؤشرات قياس المعوقة الكهروكيميائية | |
| مولد الإشارة | |
| استجابة التردد: 10uHz ~ 1MHz | نطاق إشارة التيار المتردد: 1mV ~ 2500mV |
| دقة التردد: 0.005% | دقة الإشارة: 0.1mV RMS |
| عائق خروج DDS: 50W | الجهد المتزايد: -10V إلى +10V |
| معدل تشويه موجة الجانب السيني:<1% | شكل الموجة: موجة الصين ، موجة مثلثية ، موجة مربعة |
| طريقة المسح: اللوغاريتمي/خطي، تزايد/انخفاض | |
| تحليل الإشارة | |
| أقصى وقت للاندماج: 106 دورة أو 105 ثانية | تأخر وقت القياس: 0-105 ثانية |
| الحد الأدنى للوقت التكامل: 10mS أو أطول وقت في دورة واحدة | |
| تعويض تحيز التيار المباشر | |
| نطاق التعويض المحتمل: -10V إلى +10V | نطاق تعويض التيار: -1A إلى + 1A |
| ضبط عرض النطاق الترددي: يتم تعيينها تلقائيًا أو يدويًا ، مع ما مجموعه 8 مستويات قابلة للتعديل | |
2أساليب اختبار وظائف البرمجيات

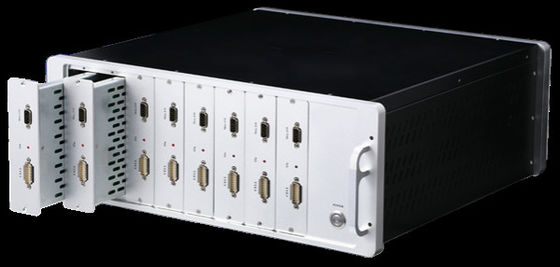

الوظائف الأساسية لمحطة عمل الكهروكيميائية متعددة القنوات هي كما يلي:
الاستقطاب في الحالة الثابتة: قياس إمكانات الدائرة المفتوحة (OCP) ، استقطاب إمكانات ثابتة (منحنى i-t) ، استقطاب تيار ثابت، مسح إمكانات ديناميكية (منحنى TAFEL) ،مسح التيار الديناميكي (DGP)
الاستقطاب العابر: موجة خطوة محتملة ثابتة تعسفية، موجة خطوة ثابتة حالية تعسفية، خطوة محتملة ثابتة (VSTEP) ، خطوة ثابتة حالية (ISTEP)
تحليل التوقيت: تقييم الزمن (CP) ، تقييم الزمن (CA) ، تقييم الزمن (CC)
تحليل الجهد: تقييم التيار الكهربائي الخطي (LSV) ، تقييم التيار الكهربائي الخطي (CV) ، تقييم التيار الكهربائي الخطوي (SCV) #، تقييم التيار الكهربائي المربع (SWV) #، تقييم التيار الكهربائي النبض (DPV) #،تقييم الكهرباء النبض التقليدي (NPV) #، تقييم التيار الكهربائي المتغير التقليدي (DNPV) #، الكشف عن تيار نبضات متغير (DPA) #، الكشف عن تيار نبضات متغير مزدوج (DDPA) #، الكشف عن تيار نبضات ثلاثي (TPA) #،الكشف المدمج عن تيار نبض (iPad) #، تقييم التيار المتردد (ACV) #، تقييم التيار المتردد الهارموني الثاني (SHACV) #، تقييم التيار المتردد في تحويل فورييه (FTACV) #
قياس البطارية: اختبار شحن وتفريغ البطارية، شحن وتفريغ التيار الثابت، شحن وتفريغ الجهد الثابت،تكنولوجيا تثبيت التيار المستمر المتقطع (GITT)تقنية تثبيت المتقطع المستمر (PITT)
يمكن أن تلبي الوظائف المذكورة أعلاه احتياجات البحث في الغالبية العظمى من مواد الطاقة في مجال الكيمياء الكهربائية.
|
|
