| طريقة الدفع: | T/T، ويسترن يونيون |
آلة لحام بالليزر لحام خلايا البطارية
لحام بالليزر نموذج المعدات: GRS-ZHC1500W

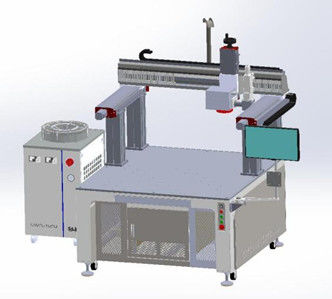

مظهر المعدات (I):
(الصورة هي للإشارة فقط، مع مراعاة المنتج الفعلي)
حجم المعدات (للمعلومات فقط)
- إدخال المعدات:
1نطاق مسح غالفانومتر هو 150 * 150mm، والجزء خارج النطاق يتم لحام من خلال محور xy منطقة متحركة؛
2. تنقل إقليمي شكل x800 y600 ؛
3المسافة بين العدسة الاهتزازية وسطح لحام القطعة هي 335 ملم ، وتستخدم المنتجات ذات الارتفاعات المختلفة بعد ضبط ارتفاع محور z ؛
4ضبط يدوي لارتفاع محور z، نطاق ضبط 200mm؛
5يتم تبني نظام لحام المسح الكهربائي لخفض وقت حركة العمود وفعالية الحام أعلى؛
6. يعتمد طاولة العمل على هيكل البوابة ، والمنتج لا يتحرك ، ويتم نقل رأس الليزر وحامله لتقليل ارتداء العمود المتحرك ؛
7تم تصميم مكتب العمل بالليزر بطريقة متكاملة ، ويتم ترتيب ورشة العمل في مواقع مختلفة ، وبالتالي توفير مساحة الأرض ؛
8. سطح الطاولة من صفيحة الألومنيوم الكبيرة سلسة وجميلة. يحتوي سطح الطاولة على 100 * 100 فتحة تركيب ، مما يسهل قفل الجهاز ؛
9يحمي العدسة سكين الهواء ويستخدم غاز عالي الضغط لعزل الرذاذ الناتج أثناء اللحام (من المستحسن أن يكون ضغط الهواء المضغوط أكثر من 2 كجم).
(IV) إدخال برنامج لحام بالليزر:
1التحكم في الكمبيوتر، واجهة ودية، سهلة للتعلم؛
2مسار اللحام يمكن أن يعلم البرمجة الاستحواذ، يمكن استيراد (dxf) ملف؛
3. نافذة العملية غنية، ويمكن تعيين المعلمات المناسبة وفقا للاحتياجات.
4وفقا لإجراءات تعيين المنتج المختلفة ومعلمات العملية، يمكن تسجيل بعد الاحتفاظ ويمكن إعادة استخدامها.
5الوضع الخطي (الخط المستقيم، الخط الموجة، الدائرة) مجموعة متنوعة من المتغيرات، وتحسين جودة لحام.
(V) معايير الليزر:
| النموذج | GRS-ZHC1500W |
| القوة القصوى للخروج | 1500 واط |
| طول الموجة المركزي | 1070±10nm |
| عدم استقرار الطاقة الخارجة | < 1% |
| جودة الشعاع | M2<1.3 |
| طول الألياف | 20 متر |
| قطر قلب الألياف | 100م |
| وضع العمل | متواصلة أو معدل |
| طاقة استهلاك طاقة الليزر | 2كيلوواط |
| استهلاك الطاقة في خزان المياه | 1.5كيلوواط |
| درجة حرارة بيئة العمل | 5-45 درجة مئوية |
| رطوبة بيئة العمل | < 75% |
| وضع التبريد | تبريد المياه |
| الطلب على إمدادات الطاقة | 380 فولت ± 10٪ ، 50 هرتز ، 60A |
(VI) قائمة التكوين:
| رقم التسلسل | اسم الملحق | النموذج | ملاحظات |
| 1 | آلة لحام ليزر الألياف | GRS-ZHC1500W | |
| 2 | الليزر | 5M-0150HC | 1500 واط |
| 3 | المبرد | cwfl-150AN | جهاز تبريد مزدوج الحرارة |
| 4 | رأس إخراج ليزر | 15GB | رأس مسح غالفانومتر بصري ثنائي الأبعاد |
| 5 | نظام برمجي | ZJH23P-B | نظام لحام غالفانومتر ذو شكل متحرك |
| 6 | رف المضيف | وحدة السفر x800y600z200 | خزانة الصفائح المعدنية |
| 7 | التحكم الكهربائي | .... | |
| 8 | كمبيوتر مضيف |
التردد الرئيسي فوق 2.7GHz ذاكرة 4G |
محرك الحالة الصلبة/win7 |
| 9 | نظام الخدمة | 400 واط | |
| 10 | المسمار الرئيسي/السكك الحديدية | مسدس طحن | دقة إعادة التثبيت 0.03 ملم |
| 11 | نافذة الحماية | عدسة الكوارتز |
|
|
