سيل العملة تنتج تلقائيا بطارية الليثيوم خط التجميع

مقدمة عملة خل تنتج تلقائيًا

1.1 مفهوم التصميم ووصف الوظيفة

Coin cell assembly line mainly realizes the automatic mass production of negative cover + negative sheet + diaphragm + Electrolyte liquid injection + positive sheet + positive shell + sealing complete set of process equipment، والذي يحسن من كفاءة إنتاج المنتجات مع خفض تكاليف العمالة،والأتمتة من المعدات يمكن أن تضمن اتساق إنتاج المنتجات وتحسين معدل المؤهلين.

مخطط تدفق التشغيل للمعدات 1.2

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

1.3 وصف تشغيل المعدات

Negative cover vibrating plate feeding-pole piece 1 conveyor belt feeding combination station-diaphragm bowl cutting and pressing-electro-hydraulic supplement-pole piece 2 conveyor belt feeding combination station-positive shell vibrating plate feeding-word shell combination cover closing -2 tons servo electric cylinder sealing forming-conveyor belt discharging

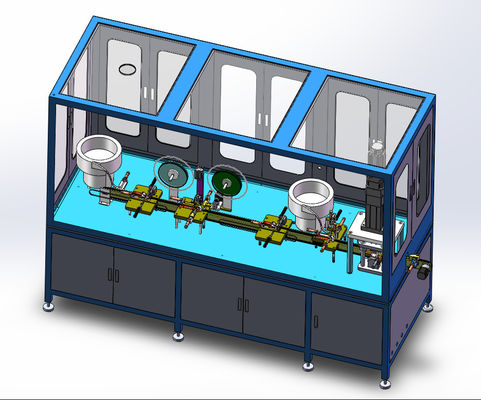

1.4 رسم تخطيط المعدات (رسم المخطط العام للمعدات ، يجب أن يخضع المعدات المقدمة الفعلية للحجم النهائي الذي أكدته الطرفان)

1.5 جدول معايير المعدات

1.6 لون مظهر الجهاز

1 اللون الرمادي أو لوحة اللون المقدمة من قبل العميل

2معايير أداء المعدات

المعلمات التقنية للمعدات 2.1

• سرعة الإنتاج: 35-40ppm/min (لا يتم تضمين العوامل التي لا تستطيع مواكبة سرعة قطع القطب اليدوي في عناصر القبول)
• معدل تأهيل المعدات: ≥99٪ (باستثناء المواد الواردة)
• معدل حركة المعدات: ≥98%
• محامل ≤1t/m²;
• لا يجوز أن تكون غطاء الغطاء عكسياً أو عالقاً، ولا يجوز أن يسبب خدوشاً أو خدوشاً أو ثقوباً أو كتل أو عيوب أخرى أثناء تشغيل غطاء الغطاء.والحجاب الحاجز بعد الاصطدام يجب ألا يكون له حفر، الفجوات والعيوب الأخرى
• يجب ألا تتلف قطعة القطب والحجاب الحاجز أثناء تشغيل المعدات.
• يقع قطعة القطب في وسط غطاء القشرة ، ويكون التركيز الأولي ≤0.2mm ، ولا يجوز "القفز" غطاء القشرة أثناء التشغيل.
• الحجاب الحاجز على شكل وعاء لتجنب الدائرة القصيرة الناجمة عن انحناء قطعة القطب.مع أقصى قطر خارجي 250mm وعرض 14mm-20mm)
• حجم حقن السائل هو 0 ~ 20uL ، ودقة حقن السائل هي ± 1uL ، ولا يجب أن يتساقط الالكتروليت إلى المكان الخارجي للحجاب الحاجز.
• حافة الختم 1.56 ± 0.05mm عالية، والارتفاع الإجمالي هو 1.93 ± 0.05mm، والقطر الخارجي هو ≤ 9.47mm (المعدات ليست مخصصة،ويتم تخصيص القالب المحطة وفقا للحجم المقدم من قبل العميل);
• بعد الختم ، يجب ألا يتسرب المنتج سائلًا ، باستثناء عوامل سوء قطع الغيار (لا يجب أن يكون معدل التسرب أعلى من معدل منتجات الختم الحالية لدينا).

2.2 أداء المعدات

1كفاءة الإنتاج: 35-40ppm / min (العامل الذي لا يمكن أن يتواصل مع ضربة القطب العلوي اليدوي غير مدرج في عنصر القبول)

2المعدل المؤهل: ≥99٪ (باستثناء المواد الواردة)

3معدل حركة المحاصيل: ≥ 98%

2.3 قائمة المعدات

2.4 مكونات الأجهزة
