| طريقة الدفع: | T/T، ويسترن يونيون |
| المعلمات الأساسية للركيزة | ||||
| الركيزة السلبية | الركيزة الإيجابية | ملاحظات | ||
| اسم | احباط النحاس | رقائق الألومنيوم | ||
| سماكة | (4.5-20) ميكرون | (9-30) ميكرون | ||
| عرض الركيزة | (400-500) مم | (400-500) مم | ||
| معلمات الطلاء | ||||
| اسم المواد | ملاط القطب السلبي | ملاط القطب الإيجابي | ||
| الجرافيت ، الكربون المتوسط ، الكربون الصلب ، إلخ. | ليثيوم الكوبالتات ، المنغانيت الليثيوم ، فوسفات الحديد الليثيوم ، الثلاثية ، إلخ. | |||
|
طلاء مزدوج جاف سماكة |
(50-200) ميكرون (باستثناء مواد جافة من جانب واحد) |
(50-200) ميكرون (باستثناء مواد جافة من جانب واحد) |
||
| سمك الرطب للطلاء |
100μm ~ 400μm |
100μm ~ 400μm |
||
| محتوى صلب | (45-48) ٪ |
ثلاثة يوان: 66-70 ٪ المنجنيز: 66-70 ٪ الحديد الليثيوم: 52-58 ٪ الكوبالت النقي: 66-70 ٪ |
نطاق التباين للمحتوى الصلب: ± 0.5 ؛ درجة الحرارة: 26 ± 2 ℃ ؛ |
|
| الثقل النوعي | (1.0-1.5) ز/سم3 | (1.0-2.5) ز/سم3 | ||
| اللزوجة | 2000-4000 CPS |
ثلاثة يوان: 4000-6000cps المنغنيز: 4000-6000cps الحديد الليثيوم: 8000-12000cps الكوبالت النقي: 4000-6000cps |
نطاق اختلاف اللزوجة السلبية القطب: ± 200/2H ؛ نطاق تباين لزوجة الكاثود: ± 500/2H ؛ |
|

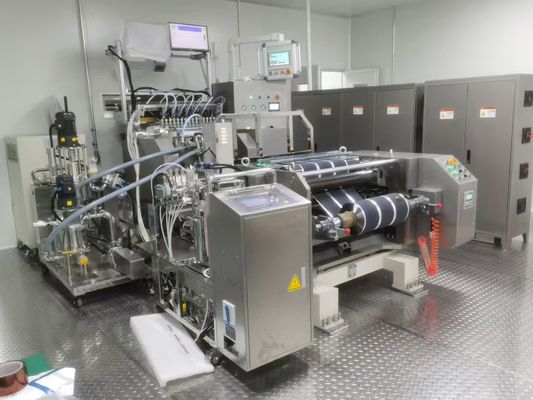

| درجة حرارة | وفقًا لمراقبة العملية RT ~ 140 ℃ ، باستخدام طريقة التدفئة الكهربائية | |||
| مذيب | نظام زيت NMP/نظام الماء | نظام زيت NMP/نظام الماء | ||
| خطأ في الوزن | جانب واحد ≤ ± 1.3 ٪ Side≤ ± 1.2 ٪ | جانب واحد ≤ ± 1.3 ٪ Side≤ ± 1.2 ٪ | ||
| الماكينة المعلمات الأساسية | ||||
| عرض لفة الطلاء | 600mm | |||
|
طلاء فعال عرض |
480mm وتحت ؛ | |||
| طريقة الطلاء | طلاء بثق الفجوة المستمر (بما في ذلك طلاء الشريط) | |||
|
طلاء الملابس سرعة |
1 ~ 8 m/min (المتعلق بتعيين حالة الملاط وعملية الطلاء) ؛ | |||
|
الحد الأقصى للآلات سرعة |
30m/دقيقة | |||
| قوة | 380V × 50 هرتز ، 3 مرحلة (قوة التحكم 220V x 50Hz ، مرحلة واحدة) | تأريض وقائي | ||
| القوة الكلية | كحد أقصى 145 كيلو واط | |||
| مصدر الهواء | 0.6MPA | |||
| الأبعاد الإجمالية للماكينة: 20 × 3.4 عريض × 3.0 متر (تتعلق بالتكوين ، يبلغ الطول حوالي 1.5 متر لكل قياس سمك إضافي) | ||||
| 4. متطلبات السلامة | ||||
| الامتثال للمعايير الوطنية ذات الصلة. | ||||
| 5. المتطلبات البيئية | ||||
|
استخدام المعدات متطلبات البيئة: درجة الحرارة المحيطة 20-28 ℃ ، الرطوبة أقل من 35 ٪ ، لا غاز قابل للاشتعال ، التآكل ؛ النظافة: الفئة 100000 ؛ الهواء المضغوط: بعد التجفيف والتصفية والضغط المستقر: يكون ضغط الهواء أكبر من 5.0 كجم/سم 2 ؛ استهلاك الهواء حوالي 4M 3/ساعة ؛ متطلبات ضوضاء المعدات: على بعد 1 متر من قياس موضع عمل المعدات ، والضوضاء ≤ 75dB ؛ المتطلبات الأرضية: الأساس هو أرض الأسمنت أو أرضية terrazzo ، تسطيح 2 مم/㎡ ، قدرة تحمل 1000 ㎏/㎡ ؛ |
||||
| 5. معلمات جزء التجفيف | ||||
| الرقم التسلسلي للفرن | وضع تجفيف الهواء | درجة حرارة | طول | |
|
لا. 1 لا. 2 لا. 3 لا. 4
|
نظام تداول الهواء الساخن ، لأعلى ولأسفل على التوالي من انتقال الرياح النشطة نظام تداول الهواء الساخن ، لأعلى ولأسفل على التوالي من انتقال الرياح النشطة نظام تداول الهواء الساخن ، لأعلى ولأسفل على التوالي من انتقال الرياح النشطة نظام تداول الهواء الساخن ، لأعلى ولأسفل على التوالي من انتقال الرياح النشطة |
70 - 110 درجة مئوية 70 - 140 درجة مئوية 70 - 140 درجة مئوية 70 - 110 درجة مئوية |
3M 3M 3M 3M |
|
| عدد مناطق التحكم في درجة الحرارة: | 4 أقسام (قسم 3 م) | |||
| إجمالي طول الفرن: | حوالي 12 متر | |||
| مصدر الحرارة: | التدفئة الكهربائية | |||
| درجة حرارة: | ماكس: 140 ℃ | |||
|
سطح الفرن درجة حرارة: |
ارتفاع درجة الحرارة ليس أكثر من 50 ℃ (باستثناء باب الفرن) | |||
| رقم سري | مشروع | حدود | ملاحظات |
|
|
نطاق | لوحة ثابتة صفيحة ثابتة ، صحن كبير مطلي بالنيكل ، صندوق كهربائي جانبي من الفولاذ المقاوم للصدأ (معالجة السلك غير القابل للصدأ غير اللامع) ، تغيير لفة يدوي | 1 مجموعة |
|
|
الاتجاه الاسترخاء | بأعلى أو لأسفل | |
|
|
قطر لفة | كحد أقصى 550 ملم | |
|
|
لفة الوزن | الأعلى. 600 كجم/لفة | |
|
|
استخدام المغزل |
قطر الدائرة الداخلية: (76.2-80.0) مم المادة: أنبوب الألومنيوم ، أنبوب الصلب الكربوني ، ABS البلاستيك المقوى ، أنبوب الورق |
1 مجموعة |
|
|
رمح انتفاخ | بنية رمح قابلة للنفخ (عمود 3 بوصات) ، مع وظائف الاسترخاء والعودة النشطة | 1 مجموعة |
|
|
نظام التوتر | مستشعر التوتر المحرك + ؛ نطاق التوتر: 10-300 N العرض الكلي | 1 مجموعة |
|
|
منصة الشريط |
المنصة: يتم تزويد الجزء العلوي بأخدود دليل ، ويتم مراقبة المنصة بمقياس. شريط حربة: نوع شريط الضغط المزدوج ، تمتلئ الحفرة بشريط مطاطي لتجنب جزيئات المعادن عند قطع الشريط |
1 مجموعة |
|
|
نظام التصحيح |
يمكن للاختبار بالموجات فوق الصوتية اكتشاف مواد شفافة ، ودقة تصحيح ± 0.5 ملم تصحيح السكتة الدماغية> 80mm |
|
|
|
دليل لفة | مرآة ألومنيوم لفة ، سطحية أنود |
| رقم سري | مشروع | حدود | ملاحظات |
|
|
طريقة الطلاء | طلاء بثق في الفجوة المستمر ، طلاء شريط | |
|
|
يموت | رأس مموت محلي مع ميكرومتر ، يمكن أن يكون شفة مرصعة مع ارتفاع مقاومة للارتداء ومقاومة للتآكل الصلب الصلب الصلب ، استقامة 2µm ، مع تنظيف دوران يدوي ، استبدال الحشية وتحديد المواقع وظائف تحديد المواقع | |
|
|
نطاق | Q235A الصلب صفيحة ، مطلي بالنيكل | |
|
|
طلاء المواصفات الأسطوانة |
φ260mm ، أنبوب فولاذ خاص ، طلاء كروم صلب دقة الدائرة الجريئة ≤ 2um (اكتشاف الساعات الميكانيكية) لا يوجد ضوضاء غير طبيعية واهتزاز غير طبيعي وتوليد حرارة في كل جزء عند القيادة والدورة. |
|
|
|
مواصفات لفة nip |
φ120mm أسطوانة فولاذية ، مطلية بـ EPDM ، صلابة 68 ± 3 مع الموصلية أسطوانة تشغيل الأزرار لتحقيق إجراء فتح وإغلاق الأسطوانة مع غطاء السلامة |
|
|
|
برسى رأس الفيلم يتحرك |
محرك الأقراص الأساسي: عملية زر (استخدم الأسطوانة للتحرك في نطاق كبير) تقليم الفجوة: تشغيل زر (باستخدام عمل محرك المؤازرة) اكتشاف الفجوة: حاكم صريف (دقة 0.1UM) |
|
|
|
صمام الطلاء | صمام التخليص الهوائي | |
|
|
لفة المواد | يبلغ القطر الخارجي لبلد الألمنيوم المرآة 110 مم ، ويتم علاج السطح بدرجة إيجابية. | |
|
|
السائل السائل يستلم |
يتدفق صندوق الاستلام المصنوع من SUS304 من برميل النفايات عبر خط الأنابيب. | |
|
|
طاولة العمل | مع الخطوات والدرابزين ، الفولاذ المقاوم للصدأ | |
|
|
كسر الحزام | وظيفة الكشف المضافة للحزام المكسور |
| رقم سري | مشروع | حدود | ملاحظات |
|
|
مضخة المسمار | مضخة المسمار اليابانية لحرب الحرب ، محرك مضاعفات مع محرك مخفض الكوكب الدقيق | |
|
|
دبابة العبور | التحكم في المستوى ، والتحكم في الضغط ، والتحريك البطيء الكهربائي ، والسرعة القابلة للتعديل ، وحجم 30 لترًا | |
|
|
عودة المواد | وحدة تحكم طلاء تراجع المواد | |
|
|
فلتر | مع مرشح ديناميكي ، يمكن تخصيص عدد الشبكات وفقًا لاحتياجات العملاء (120 ، 150 ، 200 شبكة) | |
|
|
مزيل الحديد | فوق 10000 غاوسي | |
|
|
الأنابيب والملحقات | موصلات سريعة من الفولاذ المقاوم للصدأ وتجهيزات الفولاذ المقاوم للصدأ | |
|
|
نظام مراقبة الضغط | مراقبة ضغط الملاط (الضغط التفاضلي) في تجويف رأس البثق ، منفذ المضخة وتجويف الإرجاع ، بدقة ≤ 0.005MPa |
| الأقسام الأولى إلى الرابعة | |||
| رقم سري | اسم | حدود | ملاحظات |
| 1 | نموذج | نظام تداول الهواء الساخن ، ورش الهواء من الأسطح العلوية والسفلية | |
| 2 | طول الفرن | كل قسم من 3 أمتار ، ما مجموعه 12 مترًا | يبلغ الطول الإجمالي للفرن حوالي 12418 ملم |
| 3 | درجة حرارة الهواء الساخن | RT - 140 درجة مئوية | |
| دقة التحكم في درجة الحرارة: قيمة مجموعة درجة الحرارة ± 1 درجة مئوية | |||
| درجة حرارة الهواء الساخن: ± 3 درجة مئوية عند الفوهة | |||
| 4 | جسم الفرن | مادة الصندوق: لوحة من الفولاذ المقاوم للصدأ | بما في ذلك ميناء الانفجار ومراقبة ضغط الرياح |
| طبقة العزل: قطن عزل مملوء بسمك 100 مم | |||
| فرن بطانة 304 من الفولاذ المقاوم للصدأ ، محامل الفولاذ المقاوم للصدأ | |||
| 5 | باب التشغيل | في المنطقة الجانبية للتشغيل | |
| 6 | دليل لفة | أنود السطح من أسطوانة الألمنيوم المرآة (مع محرك) | |
| 7 | قناة الهواء النقي | لوحة الفولاذ المقاوم للصدأ | |
| 8 | فوهة الهواء الساخن | النهايات العلوية والسفلية: الفولاذ المقاوم للصدأ. يمكن إزالة فوهة الهواء وتنظيفه ويمكن ضبط الارتفاع لضمان أفضل كفاءة تجفيف | |
| 9 |
نظام تداول الهواء الساخن: مروحة متداولة |
جميع الفولاذ المقاوم للصدأ في المنطقة على اتصال مع تدفق الهواء. مع مرشح أولي ، تنظيف قابل للإزالة ، مروحة الفولاذ المقاوم للصدأ 3 كيلو وات ، تعديل العاكس | |
| سخان | 24 كيلو وات التدفئة الكهربائية | ||
| 10 | قناة الهواء المتداولة | صفيحة من الفولاذ المقاوم للصدأ ، عازمة لوحدة تداول الهواء الساخن | |
| 11 | مرشح (منفذ الهواء الجديد) | 150 شبكة من الفولاذ المقاوم للصدأ | قابل للإزالة |
| 12 | عمود قطعة مدخل وتجويف ضغط سلبي مستقل مستقل | بنية الضغط السلبية طولها 0.3 م يمنع تسرب المذيبات | |
| 13 | نقطة قياس درجة الحرارة | منفذ الهواء من فوهة الهواء العلوي والسفلي | |
| 14 | مروحة العادم: | ينقسم إجمالي الهواء العادم إلى قسمين ويتم التحكم فيه بواسطة محول التردد على التوالي. إجمالي حجم هواء العادم هو 9000 متر مكعب/ساعة | الحزب ب مزود بنظام إعادة التدوير |
| 15 | قناة العادم: | لوحة فولاذية معالجة السطح ، عازمة على الاستخدام بين مروحة الجسم ومروحة العادم | |
| 16 | صندوق ختم المخرج: | السطح الداخلي: لوحة فولاذية SUS304 | |
| 17 | جهاز التسلق | شريط وتنظيف الفرن | |
| 18 | نقطة قياس درجة الحرارة | منفذ الهواء من فوهة الهواء العلوي والسفلي | |
| 19 | استرداد NMP | يتم توفير واجهة المروحة وواجهة التحكم فقط | |
| 20 | الكشف عن تركيز NMP |
يتم حجز كل قسم لواجهة مستشعر NMP ، وتم تجهيز القطب الإيجابي بمجموعة واحدة من نظام الكشف. 1. عندما يتجاوز تركيز الكشف 30 ٪ ، يجب أن يصنع الجهاز من إنذار الصوت والضوء ويزيد من تردد مروحة العادم ؛ 2. عندما يتجاوز تركيز الكشف 50 ٪ ، أوقف الطلاء ويتم تشغيل مروحة العادم عند الحد الأقصى للتردد ؛ |
التركيب الإيجابي ، سلبي |
| رقم سري | مشروع | حدود | كمية |
| 1 | نطاق | بنية ثابتة صفيحة ثابتة ، صندوق كهربائي من الفولاذ المقاوم للصدأ ، الطلاء الكبير من النيكل (معالجة سلك مات الفولاذ المقاوم للصدأ) | |
| 2 | أسطوانة التفريغ | φ160 أسطوانة فولاذية مع سطح مطلي بالكروم الصلب | 1 |
| 3 | لفة نيب |
φ120mm أسطوانة فولاذية ، مطلية بـ EPDM ، صلابة 68 ± 3 ، مع الموصلية وضع حركة المحور: محرك الأسطوانة |
1 |
| مع جهاز حماية السلامة | 1 مجموعة | ||
| 4 | نظام التوتر |
أسطوانة احتكاك منخفضة + هيكل أسطوانة التأرجح + مستشعر التوتر (التحكم في حلقة مغلقة مزدوجة) نطاق التوتر: 10-300 N عرض كامل |
1 مجموعة |
| 5 | دليل لفة | مرآة ألومنيوم لفة ، سطحية أنود | 1 مجموعة |
| 6 | نظام تصحيح التصدير | تصحيح الانحراف ، دقة ± 0.5mm | 1 مجموعة |
| 7 | قياس سمك | يتم توفير نظام اكتشاف قياس السمك بين الجر واللف. (التكوين الإيجابي اختبار كثافة السطح عبر الإنترنت ، قياس سمك الليزر السلبي) | خياري |
| رقم سري | مشروع | حدود | ملاحظات |
|
|
نطاق | النوع العمودي الثابتة ، صفيحة كبيرة مطلية بالنيكل ، صندوق كهربائي جانبي من الفولاذ المقاوم للصدأ ، تغيير لفة يدوي | 1 مجموعة |
|
|
الاتجاه الاسترخاء | بأعلى أو لأسفل | |
|
|
قطر لفة | كحد أقصى 550 ملم | |
|
|
لفة الوزن | الأعلى. 600 كجم/لفة | |
|
|
استخدام المغزل |
قطر الدائرة الداخلية: (76.2-80.0) مم المادة: أنبوب الألومنيوم ، أنبوب الصلب الكربوني ، ABS البلاستيك المقوى ، أنبوب الورق |
1 مجموعة |
|
|
رمح انتفاخ | بنية رمح قابلة للنفخ (عمود 3 بوصات) ، مع وظائف الاسترخاء والعودة النشطة | 1 مجموعة |
|
|
نظام التوتر | مستشعر التوتر المحرك + ؛ نطاق التوتر: 10-300 N العرض الكلي | 1 مجموعة |
|
|
منصة الشريط |
المنصة: يتم تزويد الجزء العلوي بأخدود دليل ، ويتم مراقبة المنصة بمقياس. شريط حربة: نوع شريط الضغط المزدوج ، تمتلئ الحفرة بشريط مطاطي لتجنب جزيئات المعادن عند قطع الشريط |
1 مجموعة |
|
|
نظام التصحيح |
يمكن للاختبار بالموجات فوق الصوتية اكتشاف مواد شفافة ، ودقة تصحيح ± 0.5 ملم تصحيح السكتة الدماغية> 80mm |
|
|
|
دليل لفة | مرآة ألومنيوم لفة ، سطحية أنود |
