| طريقة الدفع: | T/T، ويسترن يونيون |
تكوين المعدات:

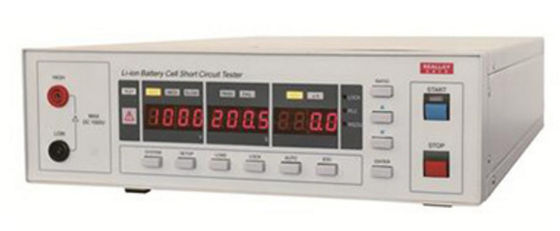

RJ6901 هو جهاز اختبار لقطع قصيرة مصمم للحمل الكهربائي لخلية البطارية ، وجهد الخروج هو 25V ~ 1000V إعداد تعسفي ، خطوة 1V ؛يتم تحديد نتيجة الاختبار من خلال قيمة عائق العزل أو قيمة تيار التسرب- مقارنة مدمجة ، مؤقت ، يمكن أن تلبي متطلبات قياسية مختلفة ، يمكن تخزين معايير الإعداد في الأداة ، تصل إلى 100 مجموعة من التخزين.
معيار RJ6901 مع واجهة PLC واجهة RS232 ، مع PLC أو تحكم الكمبيوتر سهلة التنفيذ
الآن التحكم التلقائي.
الخصائص:
* 25 فولت ~ 1000 فولت مصدر التوتر المستمر ، خطوة 1 فولت ، نطاق اختبار معوقة العزل المقابلة هو المذكور أدناه:
25 فولت إلى 100 فولت 0.05M إلى 1000M
101 فولت إلى 250 فولت 0.1M إلى 2000M
251 فولت إلى 1000 فولت 0.25M إلى 4000M
* وحدة التفريغ الداخلية للمعدة ، مقاومة التفريغ 20kΩ ، يمكن إطلاق الشحنة بعد الانتهاء من الاختبار ، والاختبار أكثر أمانًا.
* الشحن السريع، مناسبة لقياس الخلية؛
*100 مجموعة ذاكرة، يمكن حفظ معايير الإعداد إلى الجهاز، سهلة للاتصال؛
* مقارنة الحد العلوي والسفلي، إنذار الضوء والصوت فوق الحد
* مع حكم تأخير، بالنسبة للمنتج اختبار سعة، في وقت التأخير لا يضيف الحكم، فقط في حكم وقت الاختبار.
* كل من اللوحات الأمامية والخلفية لديها محطات اختبار، والتي هي مريحة للتطبيق الميداني.
* الاتصال RS232 القياسي ، وميناء التحكم عن بعد PLC ، سهلة التحكم في PLC ؛
* اختبار مستمر، اختبار خط الدعم اليدوي.
المؤشرات التقنية:
| الوظيفة | المؤشرات التقنية |
| الجهد الخارجي / الدقة / الدقة | 25 فولت ~ 1000 فولت / 1 فولت / ± (2٪ × القيمة المحددة + 2 فولت) |
| فولتاج الاختبار / الدقة / الدقة | 25 فولت ~ 1000 فولت / 1 فولت / ± (2٪ × القيمة المعروضة + 2 فولت) |
| الحد الأقصى للتيار | 1mA |
| طريقة الإخراج | الأرض العائمة |
| الجهد العازل | ± 1000 فولت |
| (ريبل) | 5Vp-p (1000V بدون تحميل) ؛ 10Vp-p (1000V تحميل كامل) |
| معدل تعديل الحمل | 1% (حمل كامل إلى حمولة فارغة) |
| وقت الارتفاع | 15ms (خالي Umax) |
| التفريغ التلقائي | 20k Ω (تفريغ 200ms / ثابت الوقت RC من مكثف 1uF عند 1000V) |
| وقت التأخير | دقة من 0.1s إلى 999.9s: ± (0.1% × القيمة المحددة + 0.1s) |
| وقت الاختبار | دقة من 0.5s إلى 999.9s: ± (0.1% × القيمة المحددة + 0.1s) |
| عائق العزل | المقاومة: 2.000M Ω 200،0M Ω ± (2٪ × القيمة المقاسة + 5 كلمات) |
| 200M Ω ≈ 4000M Ω ± (5% × القيمة المقاسة + 5 كلمات) | |
| السعة: 2000M Ω ≈ 200.0M Ω ± (5% × القيمة المقاسة + 5 كلمات) | |
| 200M Ω ≈ 4000M Ω ± (10٪ × القيمة المقاسة + 5 كلمات) (تم اختبارها عند 100nF) | |
| معايير العرض | المقاومة العازلة / تيار التسرب |
| مقارنة | الحد الأعلى/الأسفل |
| الكشف التلقائي | الاختبار المستمر، الخروج المستمر للجهد العالي |
| سرعة أخذ العينات | سريع/متوسط/بطيء |
| معايير التخزين | 100 مجموعة |
| واجهة خارجية | RS232/PLC |
| بيئة الاستخدام | 0°C~40°C/20%RH~70%RH |
| إمدادات الطاقة | AC220V،50Hz |
| وزن | 7.2 كجم |
| حجم المظهر | 300ملم × 88ملم × 380ملم |
|
|
