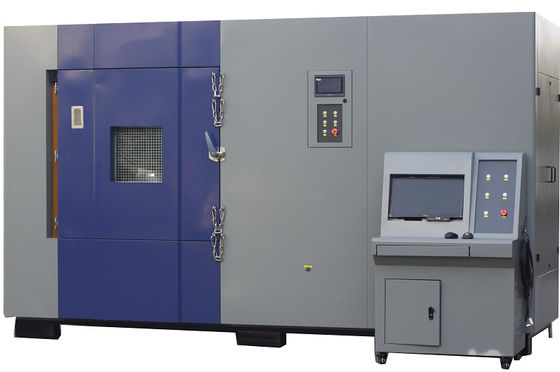

آلة اختبار الإبرة المضغوطة بالبطارية

المعلمات التقنية الرئيسية:

.1 الحجم الفعلي 5000 لتر

.3 الأبعاد الداخلية لمنطقة الاختبار W ((عرض) 2500mm*H ((ارتفاع) 1000mm *D ((عمق) 2000mm

.4 الأبعاد الخارجية W ((عرض) 3860 ملم*H ((ارتفاع) 2300 ملم*D ((عمق) 2230 ملم (أفقي)

نصائح: الحجم يرجى اتباع تأكيد التصميم النهائي ثلاثة وجهات نظر تفوق!

5عرض القوة استشعار الضغط بدقة عالية وعرض عن طريق شاشة الكمبيوتر

6 وضع التحكم التحكم الحاسوبي، التحكم عن بعد الأسلاك، يمكن أن تحمي بشكل فعال سلامة المختبرين

7 متغيرات التحكم PLC والكمبيوتر يمكن التحكم بها وعرضها بشكل منفصل؛ الضغط، السكتة الدماغية، الجهد الكلي أو الجهد الفردي يمكن أن تستخدم كمتغيرات التحكم وحدها أو في تركيبة،وسيتوقف الاختبار عندما تصل أي حالة إلى القيمة المحددة.8 نظام الكاميرات المراقبة الكاميرات لديها الحريق، وقاية من اللهب، مقاومة لدرجات الحرارة العالية؛ الدرع ضد الانفجار قابلة للاستبدال ويأتي مع قطع غيار 2

.9 التحكم عن بعد يمكن تشغيل جميع معايير التحكم وجمع البيانات وتسجيل الفيديو لنظام المراقبة بواسطة جهاز كمبيوتر بعيد عن الجهاز

.10 دقة الدقة درجة الحرارة 0.1 درجة مئوية، الجهد 1mv

.11 دعم منصة تحمل 1 تيرابايت

.12 وضع القيادة الهيدروليكية

.13 تواتر جمع البيانات: 50 مرة في الثانية

.14 الحد الأقصى للمسار: المسار: 600 ملم، دقة التحكم 1 ملم،

.15 وضع نقل الإشارة RS 232 منفذ سلسلة أو USB2.0 منفذ سلسلة نقل عالية السرعة

.16 نظام العينات الرقمي 2 الجهد 0-60 فولت، دقة 0.1%

درجة حرارة في الاتجاهين 0-800 درجة مئوية، دقة 0.5 درجة مئوية

.17 سرعة التطويق 1 ~ 400 ملم / دقيقة (قابلة للتعديل)

.18 العرض الرقمي لقوة الاختراق قابل للتعديل، دقة 0.1%

.19 القرص القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس القوس

.20 قناة جمع الجهد الرئيسي القناة 1

.21 نطاق اختبار درجة الحرارة 0 ~ 800°C

.22 دقة الجهد ودرجة الحرارة ± 1%fs

.23 تحكم الضغط تحكم صمام الخدمة

.24 نطاق الضغط 1KN - 200KN التحكم الهيدروليكي

.25 دقة الضغط ≤±0.5 ٪ (FSR)

.26 دقة ضبط الضغط ± 1٪

.27 سرعة التطويق 1~600mm/S (يمكن ضبطها)

.28 دقة النقل 0.01mm

.29 دقة التحكم في الانحراف ± 1٪

.30 دقة عرض الجهد ± 0.2% FSR

.31 ضغط احتفاظ لمدة من 0 إلى 9999 ثانية

.32 تشويه الخرطوشة 0 ~ 100% تعيين القماش متعدد المراوح ، يمكن أن تحقق باستمرار تحميل تشويه الخرطوشة متعدد الطبقات

.33 تردد التجميع 100 هرتز

.34 إبرة فولاذية قياسية Phi 2mm - Phi 8mm إبرة فولاذية عالية درجة الحرارة المقاومة لكل 2 ، طول 100MM ، أو مخصصة وفقًا لمتطلبات المستخدم

.35 رأس الإبرة على بعد 200 ملم من الجزء السفلي من طائرة البطارية

.36 سرعة الوخز بالإبر بسرعة 1-80 ملم / ثانية، من الاتجاه عمودي على لوحة البطارية من خلال

.37 قوة اختراق 250 كيلوغرام

.38 السفر 500ملم أو حسب الموعد

.39 وضع التشغيل التشغيل اليدوي

وصف موجز

يستخدم طاحون بطارية الطاقة لمحاكاة الوضع الذي يتم فيه ضغط البطارية أثناء استخدام ونقل وتخزين بطارية الطاقة أو أنظمة، خلايا البطارية،أو وحدات البطاريةيقدم بشكل مصطنع الحالات المختلفة التي قد تواجهها البطارية عندما تتعرض لقوى خارجية قوية، ويستخدم لتقييم أداء السلامة للبطارية.يمكن أن يضمن الجهاز تماما السلامة الشخصية ولا يسبب ضررًا لبيئة الاختبار في حالة حريق البطارية أو الانفجار أثناء الاختباربيانات الاختبار في الوقت الحقيقي (مثل فولتاج البطارية، الحد الأقصى لدرجة الحرارة على سطح البطارية،يجب استخدام بيانات الفيديو الضغط للحكم على النتائج التجريبية لتحديد أن البطارية يجب أن لا تشعلينفجر أو يدخن بعد الانتهاء من الاختبار. وهو أيضا معدات اختبار أساسية لمصنعي البطاريات والمؤسسات البحثية.

السترات السلكية مغطاة جميعها بأنابيب معدنية مقاومة للحريق ، مما يمنع بشكل فعال ظاهرة عملية اختبار البطارية من الإشتعال والحرق.
تثبيت أجهزة الإضاءة لرؤية الوضع بوضوح داخل الاستوديو من الخارج.
إن تثبيت ثقوب الاختبار ومنافذ إمدادات الهواء، مع منافذ إمدادات الهواء ومروحة العادم، سوف يزيل بشكل أكثر فعالية غازات العادم الاختبار وضغط الهواء بسرعة.تم تصميم ثقوب الاختبار للمختبرين للكشف عن درجة الحرارة أو ضغط الهواء في غرفة الاختبار;
يتم فصل جزء التحكم وغرفة الاختبار ويمكن تشغيلها على بعد 1-2 متر ، مع توفير تدابير أمنية معينة

أساليب الاختبار الحالية للبطاريات الفردية

--- اتجاه الضغط: ضغط عمودي على اتجاه لوحة البطارية.
--- شكل لوحة الضغط: جسد نصف أسطواني بقطر 75 ملم، طوله (L) أكبر من حجم البطارية المضغوطة.
--- سرعة الضغط: (5 ± 1) مم/ث
درجة الضغط: توقف الضغط بعد أن يصل الجهد إلى 0 فولت أو يصل التشوه إلى 30٪ أو يصل قوة الضغط إلى 200kN (أيهما يصل أولاً).
راقب لمدة ساعة

طريقة الاختبار لوحدة البطارية

--- اتجاه الضغط: الاتجاه الذي تكون فيه وحدة البطارية أكثر عرضة للضغط في التخطيط العام للسيارة هو نفسه.إذا كان الاتجاه الأكثر عرضة للضغط غير متاح، تطبيق ضغط عمودي على اتجاه ترتيب البطاريات الفردية.
--- سرعة الضغط: (5 ± 1) مم/ث
--- شكل لوحة الضغط: جسد نصف أسطواني بقطر 75 ملم، طوله (L) أكبر من حجم البطارية المضغوطة ولكن لا يتجاوز 1 متر.
--- درجة الضغط: عندما يصل تشوه وحدة البطارية إلى 30٪ أو يصل قوة الضغط إلى 1000 مرة من وزن البطارية أو القيمة الأكبر من القيم المدرجة في الجدول 1.احتفظ لمدة 10 دقائق وراقب لمدة ساعة واحدة
