| فترة التسليم: | 5-7 أيام عمل |
| طريقة الدفع: | T/T، ويسترن يونيون |

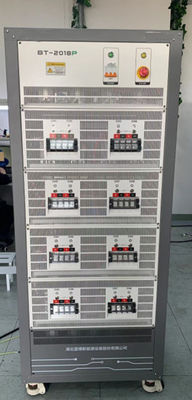

معدات الاختبار عالية الجهد والتيار العالي لبطارية
المعلمات التقنية
5 فولت/100A-16CH
1اسم المنتج: نظام اختبار حزمة البطاريةالـ (جي آر إس)BT2معلومات
| البند المؤشر | المعلمات التفصيلية | ملاحظات | ||
| 1 | طاقة التحول الداخلية |
إمدادات الطاقة ثلاثية المراحل: AC ~ 380V ± 10٪ / 50Hz أقصى طاقة دخول: 9 كيلوواط |
||
| 2 | متطلبات تكوين جهاز الكمبيوتر |
ذاكرة تشغيل WIN7 أو أعلى / 4G القرص الصلب 1T / معالج I3 |
||
| 3 | التوتر الخارجي |
نطاق قياس كل قناة: 0V-5V (يمكن ضبطها باستمرار) دقة القياس: 0.05%RD ± 0.05%FS الاستقرار: 0.05%RD ± 0.05%FS حد أدنى لجهد التفريغ: 0 فولت دقة التحكم: 0.05%RD ± 0.05%FS الحد الأدنى للدقة: 0.001 فولت |
||
| 4 | الناتج الحالي |
نطاق قياس كل قناة: 1A-100A (يمكن ضبطها باستمرار) دقة القياس: 0.05%RD ± 0.05%FS الاستقرار: 0.05%RD ± 0.05%FS دقة التحكم: 0.05%RD ± 0.05%FS الحد الأدنى للدقة: 0.001A |
||
| 5 | القوة | أقصى قدر من الطاقة الخارجة لكل قناة: 0.5 كيلوواط | ||
| مقاومة مدخل القناة | ≥ 100MΩ | |||
| 6 | وقت الاستجابة الحالي | ≤ 10ms ((10٪ ~ 90٪ من حمولة البطارية ، لا تجاوز) | الاستجابة الديناميكية عالية السرعة يمكن أن تلبي متطلبات اختبار محاكاة الظروف المقاسة عالية المستوى. | |
| 7 | وقت تحويل الشحنة إلى الإفراج | ≤20ms (10٪ ~ 90٪ شحن البطارية ، لا تجاوز) | ||
| 8 | تواتر تسجيل البيانات |
أعلى تردد مسجل 20 هرتز 1الوقت △ t: 50ms ~ 3600S (تغير الوقت) 2الجهد △U: 20mV ~ 100V (تغيرات الجهد) 3التيار △I: 100mA ~ 100A (تغير التيار) |
||
| 9 | عرض الأرقام | 6 أرقام مهمة (الجهد: ×××××؛ التيار: ×××××) | ||
| 10 | وقت قفزة الخطوة | < 1S | ||
| 11 | وضع أخذ عينات الكشف | قياس أربعة أسلاك | ||
| 12 | الجهد المرجعي |
اعتماد شريحة متكاملة خاصة بالولايات المتحدة معامل الحرارة: 5ppm/°C (أقصى) |
||
| 13 | حالة الحد | الجهد، التيار، الوقت، السعة، تغير الجهد، T1، المتغيرات المخصصة والظروف النهائية الأخرى | ||
| 14 | وضع الشحن | شحن التيار الثابت، شحن الجهد الثابت، شحن المعدل، شحن الطاقة الثابتة، شحن الحد من التيار الثابت | ||
| 15 | وضع التفريغ | تفريغ التيار الثابت ، تفريغ المقاومة الثابتة ، تفريغ السرعة ، تفريغ الطاقة الثابتة ، التفريغ الحد من التيار الثابت | ||
| 16 | نطاق اختبار الدورة | 1-99999 مرات، خطوات عمل حلقة واحدة 254، مع وظيفة حلقة متجذرة، الحد الأقصى لدعم 3 طبقات من التجذير | ||
| 17 | حماية الأمن |
حماية الأجهزة من الإفراط في الجهد، حماية الأجهزة من الإفراط في التيار، حماية الدائرة القصيرة، حماية الاتصال العكسي، حماية البيانات عند إيقاف تشغيل الكهرباء، حماية الإفراط في التفريغالحماية من التيار المنخفضحماية القدرة تتضمن معايير الإعداد: الحد الأقصى للجهد، الحد الأدنى للجهد، الحد الأقصى للتيار، الحد الأدنى للتيار، وقت التأخير |
||
| 18 | حماية انقطاع الطاقة | بعد قطع الطاقة الخارجية ، يتم فصل البطارية والجهاز تلقائيًا ، مما يمنع بشكل فعال الحوادث الناجمة عن إعادة تشغيل الطاقة. | ||
| 19 | خصائص القناة |
عدد القنوات: 16 قناة خصائص القناة: مصدر تيار ثابت ومصدر فولتاج ثابت مع بنية حلقة مغلقة مزدوجة وضع التحكم: التحكم المستقل، البرمجة المستقلة |
||
| 20 | الاتصال بالأجهزة |
السرعة: 19.2KBPS الوضع: عزل صناعي عالي السرعة RS485 ((واجهة USB) |
||
| 21 | سرعة أخذ عينات البيانات | 3 بيانات/ثانية (على قناة) | ||
| 22 | وضع الإنذار | تذكير بإتمام الاختبار، إنذار حماية السلامة، إنذار خطأ غير طبيعي، معلومات سريعة عن شاشة الرصاص | ||
| 23 | برامج الكمبيوتر العليا |
نظام اختبار بطارية LANBTS، نمط WIN10، تصميم واجهة رسمية مسطحة، وضع تحكم الدعم: بدء التشغيل، التوقف العادي، التوقف الطارئ، الاستمرار التلقائي، القفز التعسفي، إعادة تعيين المعلمات، القفز القسري، تغيير القناة ووظائف أخرى. الوظائف الأساسية: التحكم في الدورة، تحليل البيانات، إدارة قاعدة البيانات المركزية، منحنى التسلسل الهرمي، منحنى العملية، منحنى التغطية بالقدرة، تسجيل الأحداث، إلخ. |
||
| 24 | خطة البرمجة | المخطط مستقل، يمكن تجميع مخطط خطوة العمل، وتعديل، ونسخ، ومشاركة، ولصق، إدخال المعلمات الذكية، الإكمال التلقائي،يمكن تعيين وضع تسجيل البيانات بشكل منفصل لكل خطوةالتحكم الذكي في حالة الدورة الحكمية للمتغيرات المختلفة N1/N2/C1/T1، | ||
| 25 | عرض في الوقت الحقيقي |
الجهد الحالي، والتيار، والقدرة، والوقت المطلق، وعدد الدورات، حالة العمل، وضع العمل، الخ. يمكن أن يتم قلب كتلة العرض لعرض، مخطط الاختبار، المعلومات المتغيرة والطاقة، وما إلى ذلك، ودعم عرض منحنى ديناميكية في الوقت الحقيقي |
||
| 26 | وظيفة فرز ذكية | دعم مجموعة متنوعة من وظائف فرز الذكية ، مثل الجهد ، والتيار ، والقدرة ، والوقت والمنحنى ، ومساعدة نتائج فرز | ||
| 27 |
إعداد البيانات
|
دعم حفظ البيانات الفردية أو المتعددة ، حفظ البيانات المتعددة تلقائيًا إنشاء مجلد جديد ، يضاف اسم الملف تلقائيًا إلى وقت البدء ورقم الصندوق ورقم القناة ، سهلة لإدارة البيانات | ||
| 28 | النسخ الاحتياطي للبيانات | النسخ الاحتياطي المجدول للبيانات، النسخ الاحتياطي لوقف تشغيل الكمبيوتر، النسخ الاحتياطي لتحطم الكمبيوتر | ||
| 29 | طريقة حفظ البيانات | يمكن للمستخدمين تخصيص اسم البيانات وحفظ المسار، يتم حفظ البيانات كملف. | ||
| 30 | تحديث البرنامج | دعم الدفع عن بعد للشبكة ، الترقية عبر الإنترنت ؛ | ||
| 31 | الرطوبة النسبية في بيئة العمل | ≤ 85% RH (بدون تكثيف بخار الماء) | ||
| 32 | نطاق درجة حرارة التشغيل | -10 °C ~ 50 °C (في النطاق، تأكد من دقة القياس) | ||
| 33 | الصيانة | هيكل وحدات، قطع غيار متاحة، قطع غيار للاستبدال في الوقت المناسب، الصيانة، مجانا خلال فترة الضمان. | ||
| 34 | الضوضاء | < 60 ديسيبل | ||
| 35 | وضع التبريد | تبريد الهواء القسري | ||
| 36 | حجم خزانة الوحدة | الهيكل القياسي، يخضع لضوابط فيزيائية | ||
| 37 | معدات البطارية الخارجة | أنف نحاسي | ||
| 38 | الوظائف الموسعة (اختياري) | يمكن تكوين القنوات المساعدة للجهد والحرارة وفقًا للمتطلبات (قناة مساعدة 8CH / مجموعة ، يمكن للمستخدم تحديد العدد المرتبط بالقناة الرئيسية) | ||
(مع مراعاة الغرض الفعلي)
برنامج خاص لنظام اختبار البطارية
برنامج التحكم في نظام اختبار البطارية وبرنامج تحليل البيانات يستفيد من مزايا المنتجات الأجنبية المماثلة ، جنبا إلى جنب مع عادات المستخدمين المحليين ، لقد قمنا بتطوير جديد.اعتماد البرمجياتبنية.NET ، نمط WIN10 ، تصميم مسطح ، سرعة حوسبة أكثر سلاسة ، معالجة بيانات أكثر قوة ، ويمكن تحرير برامج البرمجة وهلم جرا.
شاشة البرمجيات
واجهة تحرير مخطط الاختبار
واجهة برمجيات تحليل البيانات
|
|
